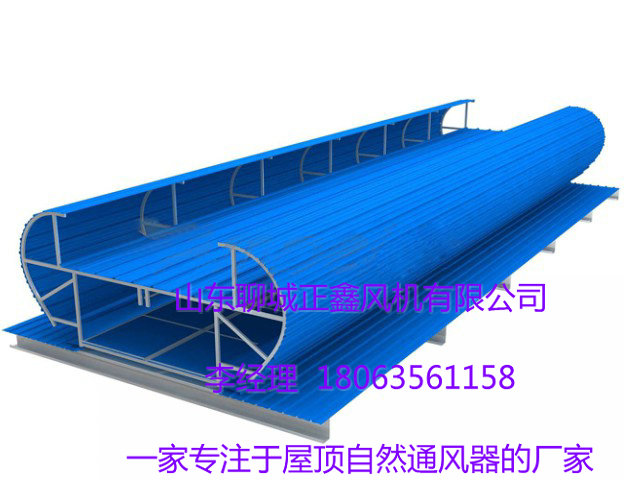

高容量屋脊采光通风器

高容量屋脊采光通风器又名高容量自然通风器:又称作通风天窗,该类通风设备是一种高容量、高效率的通风器,是高热厂房通风换气理想的改型换代产品,适用于换气次数较大热气、废气、有害气体及烟尘浓度较高的场合。

这种自然通风器可设计为屋脊通风器和顺坡通风器两种,也可根据采光要求加采光设置,兼具采光功能。根据山东聊城正鑫风机有限公司的相关技术资料,自然通风器排气原理为二次元效应,即孔口外流动的空气加速孔口内空气排出的速度,形成排气动力;排气方式为竖向排气,排气效率高。根据国标图集05J621-3《通风天窗》,ZXQB5型自然通风器特殊的防雨导流系统设置,使通风通风器的高度设置为同样开口的传统气楼的3.2倍,宽度设置为同样开口的传统气楼的2.0倍,其通气容量大,排气效率相当于同样开口的传统气楼的3.6倍以上。ZXQB5自然通风器即使高度大,因其科学的防雨导水系统使其不需加装侧窗防雨,从而省去了很多操作和维护的成本费用。ZXQB5自然通风器通风流线形外观设计和色彩的配合,使其既实用且美观。ZXQB5高容量自然通风器一般体积较大,自重较重,在设计中需考虑屋面荷载的增加,且在做厂房钢构设计时需将通风器基础设计到位,确保其荷载能达到通风天窗荷载要求。

主要围绕空气动力学风载体型理论中“风作用于物体时,迎风面为压力,背风面及顺风向的侧面为吸力”展开。其性能主要体现在:整体为流线圆弧型,既保证了通风器本体强度,也有效减轻了通风器本体所承受风压;利用通风器本体高度和弧形所形成的大容积,有效提高室内空气收集和排放能力,屋面通风器雪荷载能力取决于钢构架的设计形式、钢构架的材料规格和挡雨板的厚度等因素,其中构件材料规格的选择非常重要,首先应完全保证满足风雪荷载要求,同时也要避免无必要的选用过大规格。

高容量屋脊采光通风器
