钢结构厂房该如何来设计通风天窗

钢结构厂房该如何来设计通风天窗

现在工业厂房设计普遍都是钢混结构的,由于其独特的设计理念,使得厂房里面的排风就尤为的重要,那么厂房里面的要想达到效果好,应该设计安装什么样的通风天窗呢,下面我们来详细介绍说明下:


1、通风天窗

通风天窗沿厂房纵向布置,为简化构造并留出屋面检修和消防通道,在厂房两端和横向变形缝的第一柱间通常不设天窗。在每段天窗的端壁应设置天窗屋面的消防检修梯。

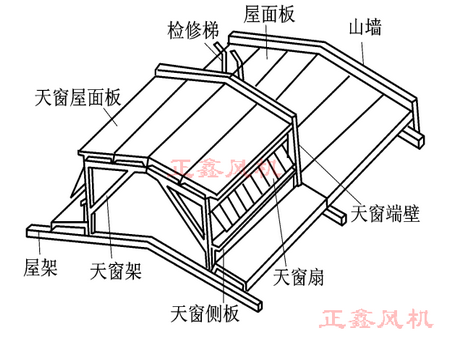

通风天窗主要由天窗架、天窗屋顶、天窗端壁、天窗侧板及天窗扇等组成,如图所示:

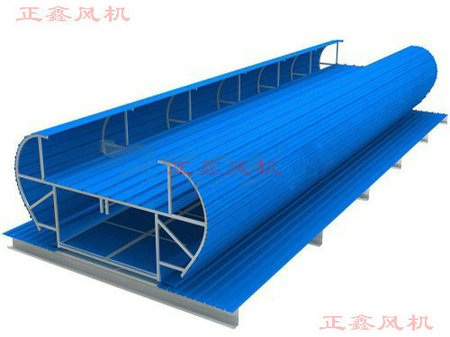

通风天窗

                                 工业厂房通风天窗构造组成

(1)天窗架

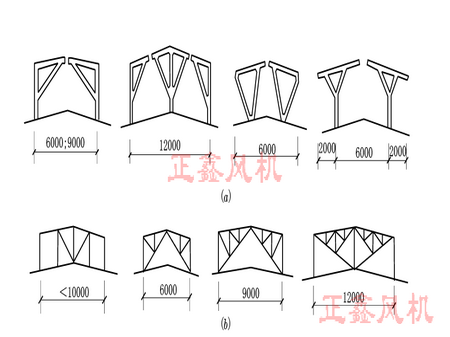

天窗架直接承受天窗屋面上的全部荷载。天窗架有钢筋混凝土天窗架和钢天窗架两种。天窗架的跨度为厂房跨度的1/2~1/3,高度为天窗架跨度的0.3~0.5倍。常用天窗架的形式如图所示:

工业厂房天窗架形式


                                      工业厂房天窗架形式

                              (a)钢筋混凝土组合式天窗架;(b) 钢天窗架

(2)天窗扇

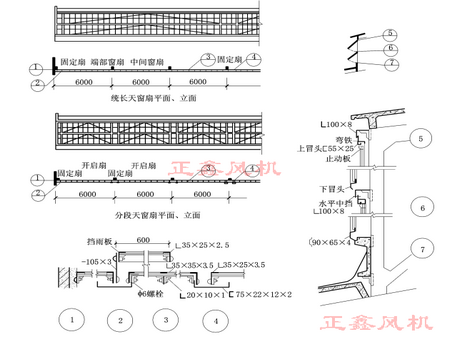

钢天窗扇在厂房天窗中应用最广,也有用木材、塑料等材料。天窗的开启方式有上悬式和中悬式两种。为便于开启,宜使用上悬窗。上悬钢天窗扇由开启扇和固定扇等若干单元组成。可以布置成通长窗扇和分段窗扇。

工业厂房上悬式钢天窗扇构造

                                  工业厂房上悬式钢天窗扇构造

(3)天窗侧板

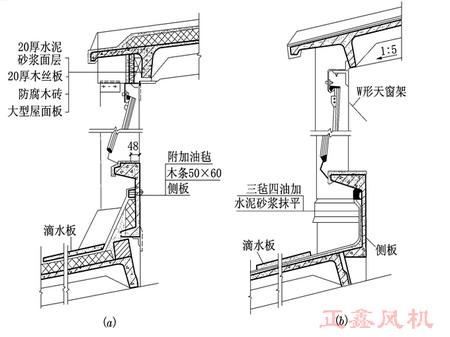

为防止雨水溅入车间和防止积雪遮挡天窗扇,在天窗扇下部设置天窗侧板。天窗侧板多采用钢筋混凝土槽形板或石棉水泥波瓦等轻质小板,其构造如图所示:


                                         天窗檐口及侧板

                        (a)对拼天窗架(屋面保温);(b)双V形天窗架(不保温)

(4)天窗屋顶及檐口

天窗屋顶的构造与厂房屋顶构造相同。由于天窗宽度及高度较小,天窗檐口多采用带挑檐的屋面板,挑出长度为300~500mm。


 (5)天窗端壁

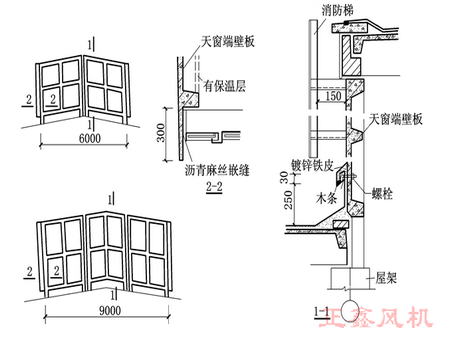

天窗两端的山墙称为天窗端壁。天窗端壁常用预制钢筋混凝土端壁和石棉瓦端壁。预制钢筋混凝土端壁可根据其跨度用2~3块板拼接而成,其构造如图所示:


                                                       工业厂房钢筋混凝土端壁板

以上就是关于通风天窗的详细介绍,有需要咨询更多关于通风天窗的目录请联系我们!
