离心通风机的传动方式有哪几种?

离心式通风机的传动方式,在我国的生产工厂规定有如下6种。

4-72离心式风机

4-72,4-79,SS4-79系列离心式通风机,其效率和比A声级均达到或优于机械工业部制订的A级标准。广泛应用于各类大中型工厂和民用建筑,大型场馆等场所

SS4-79系列双速噪声离心式通风机,以4-79型离心式配变极多速三相民步电机构成,使风机在保留原型风机优特点的同时,又具有转速可调,风量及风压可在大范围内变化,结构简单,价格合理的优点,可以一机两用,节省投资和运行费用。

4-72,4-79,SS4机-79系列离心风机作一般通风换气用,输送空气或其它不易燃易爆,无腐蚀性的气体,气体内无粘性物质,所含的尘土及硬质颗粒物不大于150mg/m3,温度不超过80摄氏度。

注:F4-72/79为防腐型离心风机,用于输送有腐蚀性的气体,用玻璃钢为制作材料


(1)A式:悬臂式,无轴承,风机叶轮直接装在电机轴上,风机的转速与电动机的转速相同,适用于小型号通风机,结构紧凑,机体小。

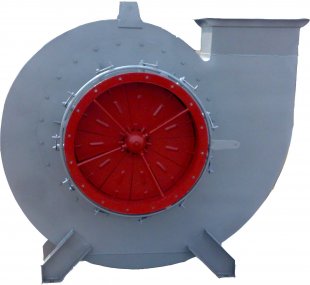

悬臂式风机

(2)B式:悬臂式,皮带传动结构,皮带轮装在两支承轴承座中间,用于中型号以上并且转速可变的风机。

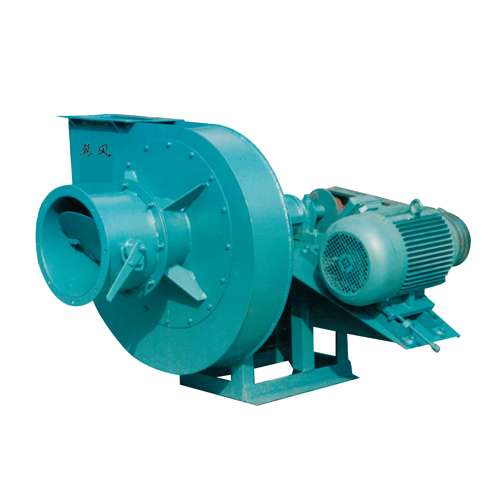

悬臂式无轴承风机

(3)C式:悬臂式,皮带转动结构,皮带轮装在两支承轴承的外侧,适用于中型号以上并且转速可变的风机,皮带轮拆卸比较方便。



(4)D式:悬臂式,采用联轴器将通风机和电动机的主轴联接起来的传动结构,联轴器装在两支承轴承座的外侧,风机的转速与电动机的转速相同,适用于中型号以上的风机。

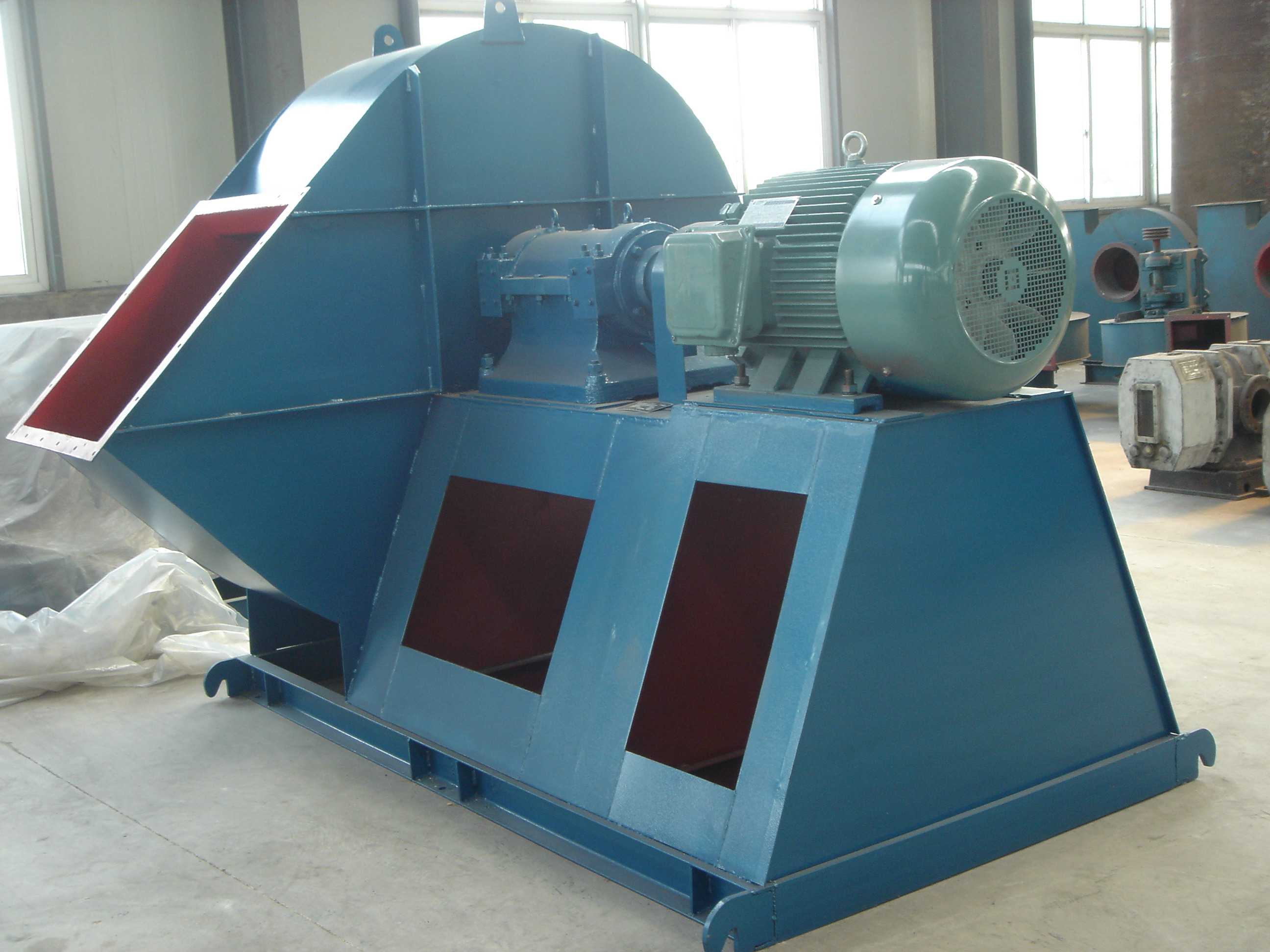

D式联轴器风机

(5)E式:皮带传动结构,两支承轴承座分别装在机壳的两侧,即叶轮放在两支承轴承的中间,为双支承式,皮带轮装在风机的一侧。适用于双吸或大型单吸转速可变的离心通风机,其优点是运转比较平稳。

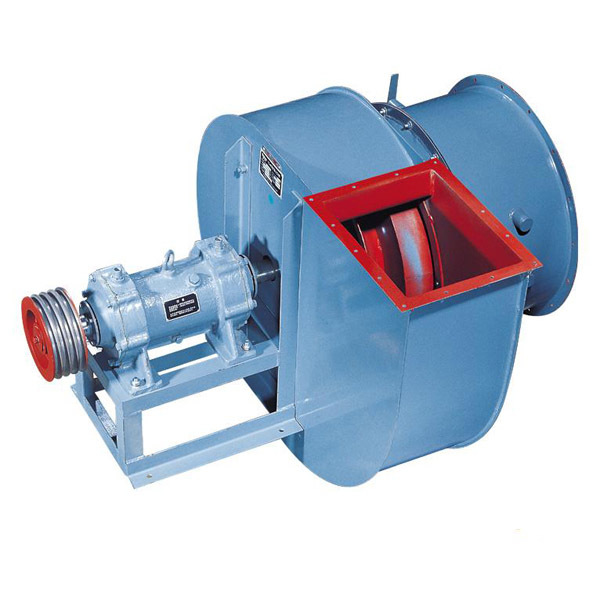

C式皮带传动风机

(6)F式:采用联轴器将通风机和电动机的主轴联接起来的传动结构,两支承轴承分别装在 机壳的两侧,为双支承式,联轴器装在一轴承座的外侧,适用于双吸或大型单吸转速与电机转速相同的离心通风机,其优点运转比较平稳。
